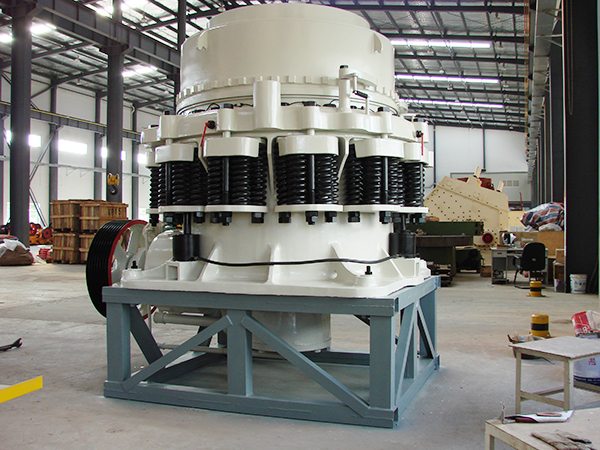

复合式圆锥破碎机是基于层压破碎原理和多破少磨概念设计研发的集高摆频、优化腔型和合理冲程于一体的高性能弹簧圆锥破。复合式圆锥破碎机之所以成为应用广泛的圆锥式破碎机，得益于其在各种工况环境下工作的可靠性，而CS系列极大程度上保留了其经典结构，如弹簧保险装置、大直径主轴、重型机架和干油密封等，设备可靠性得到更大程度保证。多种腔型可供选择，应用多种工况条件。CS系列高效弹簧圆锥式破碎机有标准型和短头型两种机型，每种机型又配备多种腔型，可以适用于各种硬度物料的中碎和细碎作业需求。在大量的实践应用中显示，CS系列高效弹簧圆锥破在用于中碎作业时性能尤为突出。





技术参数

型号 动锥直径 腔型 给料口尺寸
(mm)		 出料口尺寸
(mm)		 主轴转速
(r/min)		 电动机功率
(kw)		 生产能力
(t/h)		 重量
(t)		 外形尺寸
(mm)
闭口边
(mm)		 开口边
(mm)
CS75B 900(3´) 细型 83 102 9-22 580 75 45-91 15 2821x1880x2164
粗型 159 175 13-38
CS110B 1200(4´) 细型 127 131 9-31 485 110 63-188 20 2821x1880x2164
中型 156 156 13-38 100-200
粗型 178 191 19-51 141-308
CS160B 1295(4.25) 细型 109 137 13-31 485 160 109-181 27 2800x2342x2668
中型 188 210 16-38 132-253
粗型 216 241 19-51 172-349
CS220B 1650(5.5) 细型 188 209 16-38 485 220 181-327 55 3911x2870x3771
中型 213 241 22-51 258-417
粗型 241 268 25-64 299-635
CS315B 2134(7´) 细型 253 278 19-38 435 315 381-726 110 4631x3251x4732
中型 303 334 25-51 608-998
粗型 334 369 31-64 789-1270
