烘干机又叫干燥机,主要用于选矿、建材、冶金、化工等部门烘干一定湿度的物料。烘干机设备对物料的适应性强,可以烘干多种物料,且设备操作简单可靠,故得到普遍采用。该机主要由回转体、扬料板,传动装置,支撑装置及密封圈等部件组成。干燥机是一个与水平方向略成倾斜的圆筒,物料从较高的一端加入,高温热烟气与物料并流进入筒体,随着筒体的转动,物料由于重力的作用运行到较低一端。在圆筒内壁上装有抄板,把物料抄起又洒下,使物料与气流的接触表面增大,以提高干燥速率并促进物料前行。干燥后的产品从底端下部收集。
![](/uploads/allimg/190429/1A4454291-2.jpg)
![](/uploads/allimg/190429/1A4455955-3.jpg)
![](/uploads/allimg/190429/1A4452416-0.jpg)
![](/uploads/allimg/190429/1A4456023-1.jpg)
![](/uploads/allimg/190429/1A4454291-2.jpg)
![](/uploads/allimg/190429/1A4455955-3.jpg)
![](/uploads/allimg/190429/1A4453516-4.jpg)

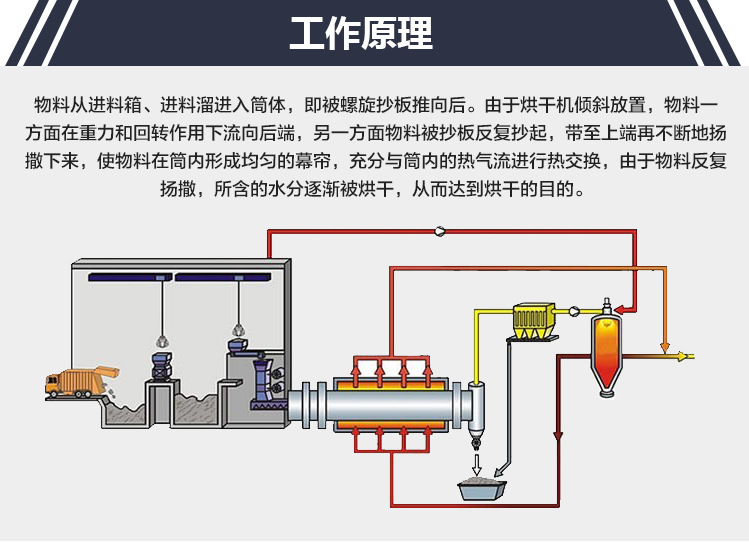

工作原理
干燥的湿物料由皮带输送机或斗式提升机送到料斗,然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角,以便物料顺利流入干燥器内。干燥器圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入,载热体由低端进入,与物料成逆流接触,也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中,直接或间接得到了载热体的给热,使湿物料得以干燥,然后在出料端经皮带机或螺旋输送机送出。
在筒体内壁上装有抄板,它的作用是把物料抄起来又撒下,使物料与气流的接触表面增大,以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经干燥器以后,一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量 ,还应经过袋式除尘器或湿法除尘器后再放排放。
技术参数
产品规格 (m) | 处理能力(t/h) | 电机型号-功率 (kw) | 减速机型号 | 入料水分(%) | 燃料煤热值 | 出料水分 (%) |
Φ1.2x10 | 2.5-3 | M160M-6→7.5 | ZQ350Ⅱ-25 | 25±5 | ≥5500 | ≤13 |
Φ1.5x14 | 7-9 | Y180L-6→15 | ZQ400Ⅱ-31.5 | 25±5 | ≥5500 | ≤13 |
Φ1.5x18 | 9.5-12 | Y180L-6→15 | ZQ400Ⅱ-31.5 | 27±5 | ≥5500 | ≤13 |
Φ1.8x14 | 12-17 | Y200L-6→18.5 | ZQ400Ⅱ-31.5 | 25±5 | ≥5500 | ≤13 |
Φ1.8x18 | 14-18 | Y200L1-6→18.5 | ZQ400Ⅱ-31.5 | 27±5 | ≥5500 | ≤13 |
Φ2.0x18 | 18-22 | Y200L2-6→22 | ZQ50Ⅱ-31.5 | 25±5 | ≥5500 | ≤13 |
Φ2.0x20 | 18-23 | Y200L2-6→22 | ZQ50Ⅱ-31.5 | 30±5 | ≥5500 | ≤13 |
Φ2.2x18 | 21-25 | Y200L2-6→22 | ZQ65Ⅱ-31.5 | 27±5 | ≥5500 | ≤13 |
Φ2.2x20 | 22-25 | Y225M-6→30 | ZQ65Ⅱ-31.5 | 30±5 | ≥5500 | ≤13 |
Φ2.4x20 | 25-29 | Y225M-6→30 | ZQ75Ⅱ-31.5 | 27±5 | ≥5500 | ≤13 |
Φ2.4x22 | 26-30 | Y225M-6→30 | ZQ75Ⅱ-31.5 | 30±5 | ≥5500 | ≤13 |
Φ2.6x20 | 28-33 | Y250M-6→37 | ZQ85Ⅱ-31.5 | 25±5 | ≥5500 | ≤13 |
Φ2.6x24 | 29-35 | Y250M-6→37 | ZQ85Ⅱ-31.5 | 30±5 | ≥5500 | ≤13 |
Φ3.0x20 | 45-50 | Y280S-6→45 | ZQ100Ⅱ-31.5 | 25±5 | ≥5500 | ≤13 |
