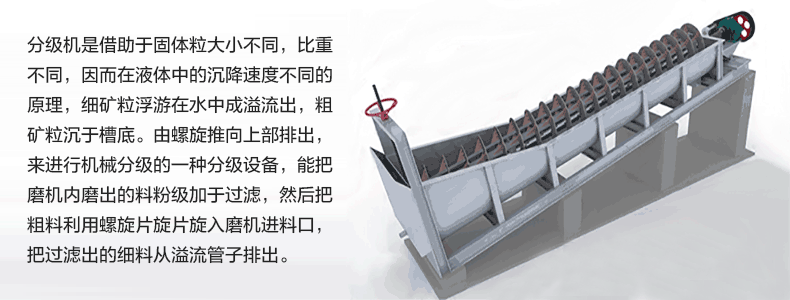

螺旋分级机是选矿的设备之一，螺旋分级机借助固体颗粒的比重不同，因而在液体中沉淀的速度不同的原理，进行机械分级的一种设备。螺旋分级机应用于处理冲积砂矿，尤其适合于有用矿物单体解离度高而且呈扁平状者。分级机主要有高堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋四种分级机。

技术参数

型号 螺旋直径(mm) 螺旋转速(r/min) 水槽长度(mm) 电动机功率(kw) 外形尺寸(mm) 机重(t)
传动用 升降用 长 宽 高
FG-3 300 12-30 3000 1.1 ---- 3850 490 1140 0.7
FG-5 500 8-12.5 4500 1.1 ---- 5430 680 1480 1.6
FG-7 750 6-10 5500 3 ---- 6270 980 1820 2.7
FG-10 1000 5-8 6500 5.5 ---- 7590 1240 2380 4.0
FC-10 8400 7.5 9600 1240 2680 6.0
FG-12 1200 4-6 6500 7.5 2.2 8180 1570 3110 8.5
FC-12 8400 7.5 2.2 10370 1540 3920 11
2FG-12 6500 15 4.4 8230 2790 3110 15.8
2Fc-12 8400 15 4.4 10370 2790 3920 17.6
FG-15 1500 4-6 8300 7.5 2.2 10410 1880 4080 12.5
FC-15 10500 7.5 2.2 12670 1820 4890 16.8
2FG-15 8300 15 4.4 10410 3390 4080 22.1
2FC-15 10500 15 4.4 12670 3370 4890 30.7
FG-20 2000 3.6-5.5 8400 11-15 3 10790 2530 4490 20.5
FC-20 12900 11-15 3 15610 2530 5340 28.5
2FG-20 8400 22-30 6 11000 4600 4490 35.5
2FC-20 12900 22-30 6 15760 4600 5640 48.7
FG-24 2400 3.67 9130 15 3 11650 2910 4970 25.7
FC-24 14130 18.5 4 16580 2930 7190 41.0
2FG-24 9130 30 6 12710 5430 5690 45.8
2FC-24 14130 37 8 17710 5430 8000 67.9
2FG-30 3000 3.2 12500 40 8 16020 6640 6350 73
2FC-30 14300 17091 8680 84.8
